PADS 실제 사이즈로 프린트하는 방법

프린트 방법

PADS에서 다음과 같은 설정을 통해서 실제 크기로 프린트가 가능한다.



File 메뉴에서 CAM을 선택한다.

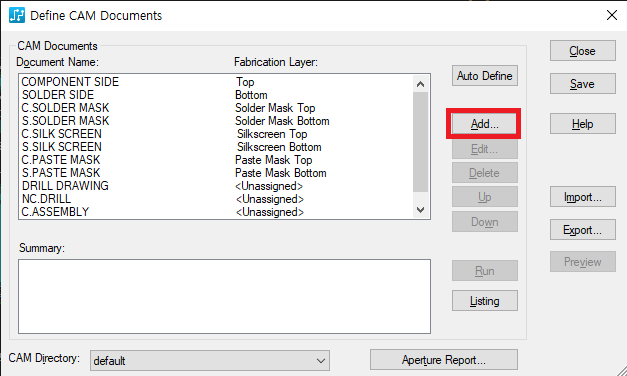

Add 버튼을 누른다.

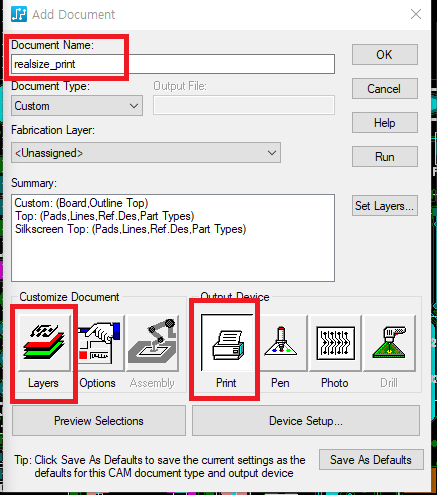

출력 문서에 대한 이름을 적고, Print를 클릭하고, Layers를 선택한다.

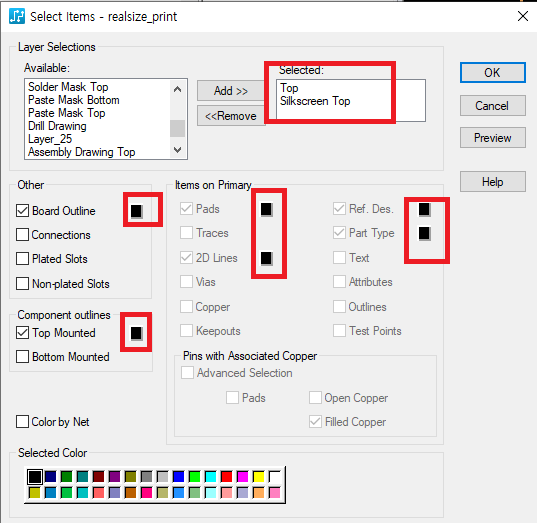

Select Items 메뉴에서 출력을 원하는 면을 선택하고, 출력을 원하는 부분을 클릭해서 OK를 누르면 된다.



마지막으로 만들어진 realsize_print를 선택하고 Run 버튼을 누르면 원하는 실제 출력이 된다.
